在外观设计专利申请办理中,申请者需要提交申请产品外观设计的高清图片或是相片,而且需要很清楚地表明需要知识产权保护的新产品的外观设计。
现阶段,外观设计专利申请办理六视图表现形式主要有线条图案、相片和渲染效果图这三种。这三种表现形式不尽相同的特点,有不同的绘图需要。
无论哪种类别的六视图都需要满足六视图设计的基础需要,具体而言主要包含以下几个方面。
1.同一申请办理提交申请的基础六视图应采用同一表达形式设计,例如全是线条图案或是全是相片,不允许线条图案和相片混用。
2.新产品的各基础六视图应依照正投影标准设计,比例相同,投影联系匹配。
3.正视图所匹配的面推荐选取售卖或采用时最经常朝向顾客的面,或是是最合适表述新产品整体形态特征的面。
4.除参考图外,六视图中不能添加除要求标注外的别的标注。
5.六视图中不能出現虚线、中线、标准线、水平线、表示黑影的点和线、提示线及其不组成外观设计自身的具体内容。
6.假如另外要求保护色彩,必须提交申请能真正反映其色彩的六视图,色彩色调应调色牢固,不容易褪色。
线条图案,就是指用正投影方式按照技术要求将新产品的结构形态表述在图纸上,它是由直线条、弧形和别的某些曲线图组成的几何立体图形,主要包含工程制图和三维建模线框图。
申请办理外观设计专利的制作高清图片需要参考我国技术绘图和工程制图国家行业标准中有关正投影联系、线框宽度及其剖视图标注的要求制作,并需要以粗细度均匀的实线表述外观设计的形态,不能以黑影线、提示线、虚线、中线、外形尺寸线、点划线等线框表述外观设计形态。
针对细长新产品的外观设计,可以用两条平行的双点画线应自然而然断开线表示细长物品的省去部分。
图画上可以用提示线表示剖视图位置和方位、放大部分、透明体部位等,但不能有多余的线框或标注。
相片是按照正投影标准对新产品实物或样品进行拍摄而得的一种六视图类别,包括用计算机软件后期处理过的高清图片。
制作照片六视图需要使镜头对正新产品的中心部位拍摄,相片需要清晰,不能因对焦等原因使新产品的外观设计无法很清楚表明。
背景单一,相片中不能出現除该外观设计新产品外的别的具体内容。
新产品和背景需要有适当的明度差,以保证新产品的外轮廓不容易与北京产生混淆,而且需要避免强光、反光、黑影、倒影和衬托物。

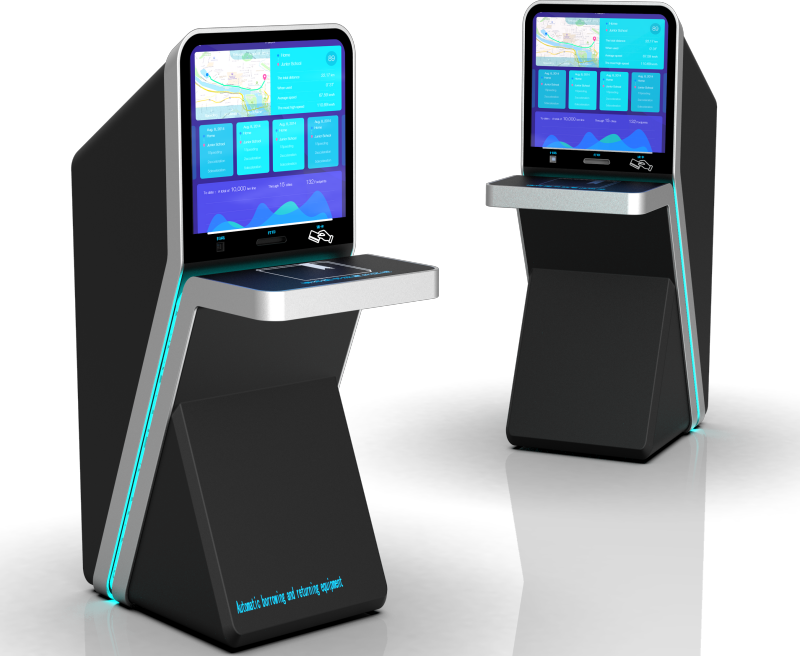

渲染效果图,是根据计算机绘图技术,用0和1的多位方式记录所制作出来的图片,包括二维平面绘图软件设计处理的图片和三维建模软件设计的实体模型效果图渲染或是其结合。
渲染效果图需要保证六视图清晰,防止因分辨率过低、光源设定不合理等原因使新产品的细节无法很清楚表明。
新产品各六视图的比例需要相同,新产品的外轮廓需要清晰。
