在手绘时候，不一样长度、粗细度、曲度线条能够表述不一样产品外在及产品设计师的心情。线框的好与坏会直接体现了设计师的手绘发挥水平。新手较难掌控的是绘制线框时方向、长度、角度等诸多问题，要解决这个问题必须通过长期性反复地练习，才能保证对手绘中线条的认知。

线框按照特性表述产品，按照次序、亲疏远近的场景分配完成手绘从二维到三维的改变历程，精确传达产品设计师所想要传达的设计意图。通常情况下，外中心线最粗，主要是一部分轮廊与各个模块交界线其次，别的线较细；辅助线亦能够其次或一样。

粗线条在绘画时除了简易的加深外，其实还有一层层含义，表述也有一定的厚度面、也有一定圆角的转折面、分模线等。

为了能更好的表述设计意图，下边对工业产品设计手绘中的差异线框进行筛选解读。

（1）中心线

中心线也叫“外部线框”，是产品构图法中个人、群体或景物的外边沿界线，是个对象与另外一个对象相互间、对象与背景相互之间的交界线，用以发挥产品前后存有的层次感，是产品给予外部的整体化印像，也就是在做工业设计造型时所谓“大型”；它们按照分别不同类型的外形完成产品间外形上比较大的多元化，不难看出，要想作出有特点、有差异化竞争产品设计，轮廊当仁不让。

中心线是产品鉴别最主要的要素，所以必须要十分清楚结构线的关键点，好的外中心线就如同“父亲的背影”，能够给人很最深刻的印象。

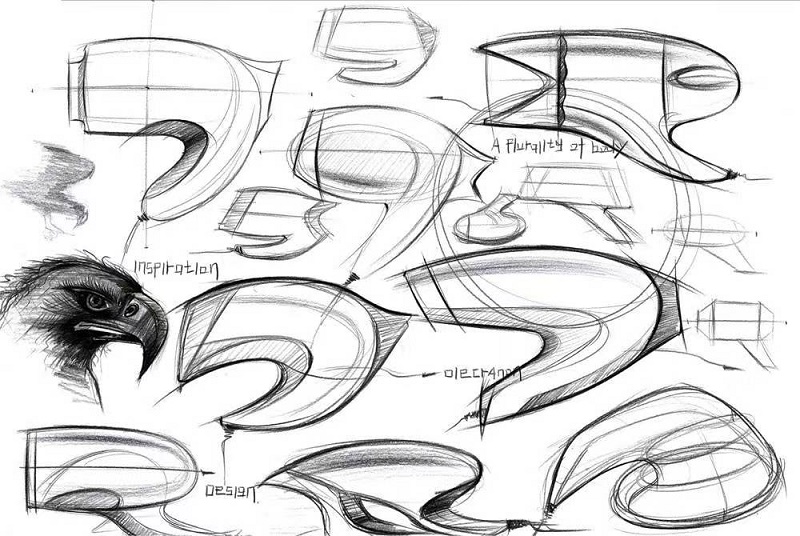

仿生物形状的设计是在自然万物生物，包含动物、植物、细小微生物、人类等具有的典型性外部外形的认识前提下，寻求对产品形态的创新与发展。仿生物形状的设计是仿生设计的中心思想，注重对生物外部外形艺术美特征和人类审美需要表现的。仿生设计里对于轮廊的考究及提炼出是实现设计的基础，这类熟知的轮廊可以拉近产品与消费者之间的距离，平时应当对轮廊多加感受揣测。

（2）分模线

分模线就是指产品各部件相互之间的交界线，分模线代表的是镶件。镶件就是为了将刚成形的塑件从磨具型内取下或为了实现安放镶件及排气等成形的需求，按照塑料件的结构，将会成型塑件中的一部分磨具分成若干的部分接合面。镶件分成水平镶件、竖直镶件和复合镶件；因而分模线就是镶件相互间相互关系的接触线。它论述内容就是产品究竟由哪些部件构成。

分模线的产生并不是死板的切合，而是造型应用中按照实际产品内部的功用排列及合理的生产制造成本测算之后较佳结果。不论是观察出色的工业产品设计或是亲自动手设计产品造型设计，都要对产品的内部构造比较熟悉，对外包的塑料件或钣金件等有很好的认知后，才会对目标设计物作出精确的分辨，进而发挥在产品的外观造型开发设计上。

（3）结构线

结构线就是指各部件本身因型体产生转折转变而引起的型体交界线。结构线保存了素描结构的本质特征，但线框简约纤长，仅用几条结构线就能够撑起物体。如果你持续削减产品上发挥明暗线条和调子之后接下来就是结构线，它论述的是各部件本身具体的外形。

（4）剖面线

剖面线是做好产品型体表达出来的辅助线框，这是部件的剖切面在图纸上表现形式，实际上根本不存在线。假如部件是一模一样的零部件，其剖面线画法应相同。但有时候在剖面继续做局部剖切得时候，估计要画成不一样倾斜角度或间隔的剖面线，这么做就是为了认清结构，用以解释说明产品形态的改变关系。
